蓋付き木箱

多目的な収納を目的としたDIYで作る蓋付きの木箱です。主な使用材料は1×2材と1×4材で、塗装まで行うと少しミリタリー風？な見た目になると思います。木箱の底と蓋の裏側は同じ形状にしているので、箱同士を重ねることもできます。

外寸は幅538mm×高さ343mm×奥行394mmです。

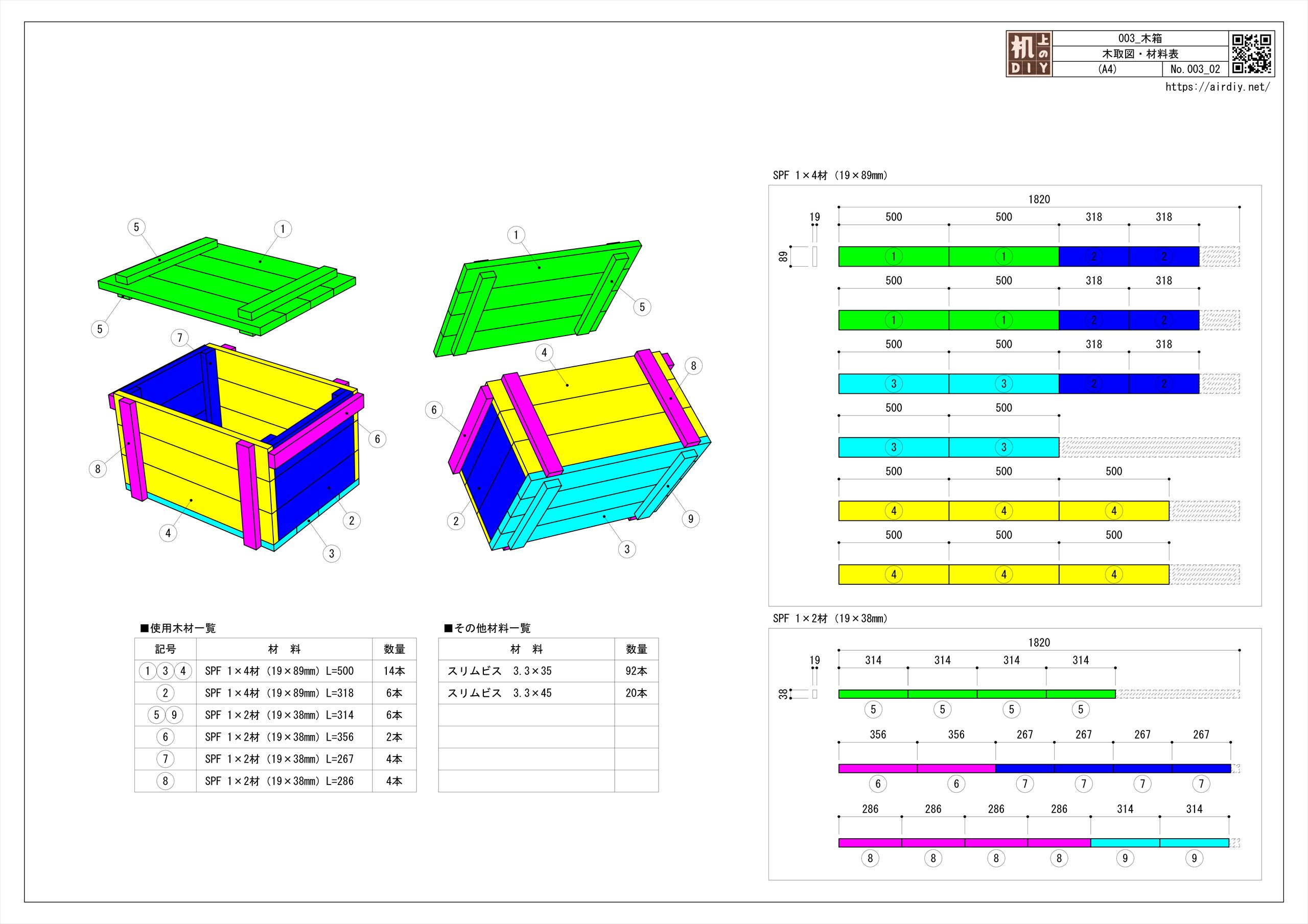

まず横板を2つ、底板を1つ作ります。横板は1×4材から部材②を長さ318mmで6枚、1×2材から部材⑦を長さ267mmで4本切ったものをスリムビスで接合します。
底板は1×4材から部材③を長さ500mmで4枚と、1×2材から部材⑨を長さ314mmで2本切ってスリムビスで止めます。⑨は箱を置いたとき床と接する部材となるので、屋内使用で床に傷が付くのを防ぎたい場合は1×4材側からビス止めを行います。
横板と床板は共に指矩（さしがね）を使って直角を見ながら組み立てて歪みを最小限に押さえます。

次に1×4材を長さ500mmで6枚切り、3枚1組で長編方向の横板④とします。材料の切断後、先の工程で作った横板とスリムビスを使って接合します。

底板を取り付けます。先ほど組み立てた横板の上に底板を乗せ、スリムビスで止めていきます。

取っ手となる⑥と飾りの桟となる⑧を取り付けます。1×2材から⑥は長さ356mmで2本、⑧は長さ286mmで4本切ります。⑥は箱の外と中から、⑧は箱の内側からビス止めします。これで箱の部分は完成です。

最後に蓋を作ります。1×4材から①を長さ500mmで4枚、1×2材から⑤を長さ314mmで4本切ります。蓋を組み立てるときは⑤を最小限のビスで仮止めし、箱の内側にきちんと嵌ることを確認して組み立てるようにします。蓋が出来上がったら木箱の完成です。

上の画像は完成イメージです。興味がある人は下記のリンクよりPDFの設計図をダウンロードできます。

箱の部分を2つ作って重ねたイメージです。
